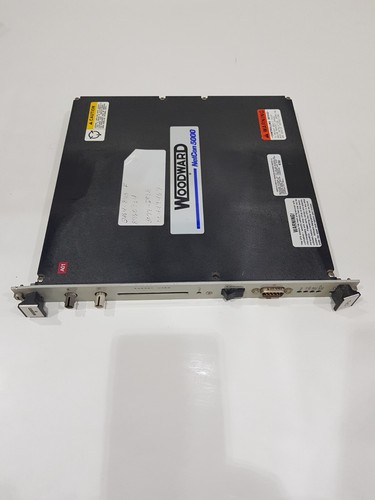

El Woodward 5464-843 es el núcleo inteligente de los sistemas de control MicroNet. Este módulo CPU está diseñado para ejecutar algoritmos de control complejos en tiempo real, gestionando la lógica de operación, la seguridad y la comunicación de turbinas de vapor, gas y motores de gran escala. Equipado con un procesador de alta velocidad, el 5464-843 procesa señales de entrada y salida con una latencia mínima, garantizando una regulación precisa incluso en las condiciones transitorias más exigentes. Su arquitectura está optimizada para trabajar en configuraciones redundantes, permitiendo una transferencia de control sin interrupciones (“bumpless transfer”) en caso de que se requiera alta disponibilidad en procesos críticos.
Especificaciones Técnicas (Datasheet)
-
Modelo: 5464-843
-
Serie: MicroNet / MicroNet Plus
-
Tipo de Módulo: Unidad de Procesamiento Central (CPU)
-
Arquitectura: Basada en procesador de tiempo real
-
Puertos de Comunicación: Ethernet, RS-232, RS-485 (según configuración de aplicación)
-
Dimensiones: 230 mm x 155 mm x 30 mm
-
Peso: 0.75 kg
-
País de Origen: Estados Unidos
-
Compatibilidad de Software: Programable mediante Woodward GAP (Graphical Application Programmer)
Áreas de Aplicación
Este procesador es la columna vertebral de sistemas de automatización en sectores de energía pesada:
-
Control principal de turbinas de gas en ciclos combinados.
-
Gestión de carga y velocidad en turbinas de vapor industriales.
-
Control de procesos en plantas petroquímicas y refinerías.
-
Sistemas de gestión de energía en plataformas marinas y buques.
-
Control coordinado de múltiples motores en plantas de generación distribuida.
Instrucciones de Uso del Producto
La instalación del 5464-843 debe realizarse exclusivamente en el chasis MicroNet compatible, asegurándose de que el bus VME esté libre de polvo. Es imperativo utilizar una pulsera antiestática, ya que los componentes internos son extremadamente sensibles a las descargas (ESD). Una vez insertado en la ranura de CPU (usualmente la ranura 1), el módulo debe cargarse con la aplicación específica desarrollada en el software GAP a través del puerto de servicio. Los LEDs frontales indican el estado del procesador: el LED “SYS” debe estar en verde fijo para indicar que el sistema operativo de tiempo real está corriendo correctamente. Se recomienda realizar copias de seguridad periódicas de la lógica de control almacenada en la memoria flash del módulo.
Preguntas Frecuentes (Q&A)
¿Es este módulo compatible con la redundancia de CPU? Sí, el 5464-843 está diseñado para trabajar en parejas dentro de un chasis MicroNet Plus, donde una CPU actúa como “Master” y la otra como “Standby”, sincronizando datos a través del bus de alta velocidad.
¿Qué indica el LED de “Fault” en el panel frontal? Si el LED rojo de falla se ilumina, indica un error crítico de hardware o un error de ejecución en la lógica de control. Debe conectarse el software AppManager para descargar el registro de errores y diagnosticar la causa exacta.
¿Puede el 5464-843 manejar protocolos de comunicación de terceros? Efectivamente, a través de sus puertos serie o Ethernet, puede configurarse para comunicarse vía Modbus RTU/TCP con sistemas DCS de otras marcas, facilitando la integración de la turbina en la red de la planta.
¿Requiere el cambio de batería interna? Este módulo utiliza tecnología de memoria que no depende de baterías para el almacenamiento de la aplicación principal, aunque puede poseer un capacitor o batería pequeña para el reloj de tiempo real (RTC).
Modelos Similares Recomendados
-
Woodward 5466-1035: Módulo de comunicación para redes MicroNet.
-
Woodward 5464-842: Versión alternativa de CPU con diferentes capacidades de memoria.
-
Woodward 9907-167: Regulador digital de velocidad para aplicaciones independientes.
-
Woodward 8237-1600: Sistema ProTech-GII para protección de sobrevelocidad.
-
Woodward 5501-467: Módulo de salida de actuador compatible con este procesador.
