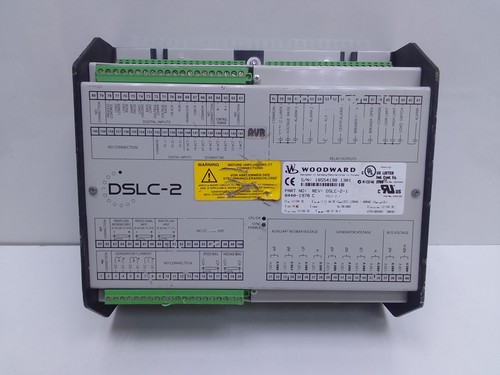

El Woodward DSLC-2 es un controlador basado en microprocesador diseñado para aplicaciones de generadores trifásicos. Este módulo combina funciones de sincronizador automático, control de carga, monitor de bus y protección de generador en un dispositivo compacto. A diferencia de los sistemas analógicos tradicionales, el 8440-1978 utiliza una red de comunicación digital para coordinar múltiples generadores (hasta 32 unidades), permitiendo un reparto de carga preciso y una gestión de bus compleja. Su capacidad para realizar sincronizaciones de “bus muerto” y cierres de interruptor en fase lo convierte en el estándar para plantas de energía crítica y sistemas de respaldo de gran escala.
Especificaciones Técnicas (Datasheet)
-
Modelo: 8440-1978 (DSLC-2)
-
Entradas de Voltaje: Trifásicas para generador y bus (100–140 VAC o 200–480 VAC)
-
Entradas de Corriente: 1 A o 5 A (secundarios de CT)
-
Voltaje de Alimentación: 18–32 VDC
-
Comunicaciones: Ethernet (Modbus TCP), RS-485 (Modbus RTU) y Ethernet Redundante
-
Dimensiones: 200 mm x 150 mm x 100 mm
-
Peso: 1.65 kg
-
País de Origen: Estados Unidos / Alemania
-
Protecciones Integradas: Sobre/Bajo voltaje, frecuencia, potencia inversa y pérdida de excitación
Áreas de Aplicación
El DSLC-2 es ideal para sistemas de energía distribuidos y complejos:
-
Plantas de cogeneración en paralelo con la red eléctrica nacional.
-
Centros de datos y hospitales que requieren transferencia de carga sin interrupciones.
-
Sistemas marinos y plataformas petroleras con múltiples generadores en paralelo.
-
Gestión de microrredes con fuentes de energía renovable.
-
Control de picos de demanda (Peak Shaving) en instalaciones industriales.
Instrucciones de Uso del Producto
La instalación del DSLC-2 debe realizarse en el panel frontal del tablero de control para facilitar el acceso a su pantalla integrada. El cableado de los transformadores de corriente (CT) y potencial (PT) debe ser verificado con un medidor de secuencia de fases para asegurar que coincidan con la rotación del bus. Para la configuración, se debe utilizar el software Woodward Toolkit, que permite ajustar las rampas de carga, los límites de potencia y los tiempos de cierre del interruptor. Es fundamental configurar la dirección de red única para cada DSLC-2 si se opera en un sistema de múltiples unidades compartiendo la línea de carga (MSLC-2). Antes de la operación real, realice una prueba de sincronización visual verificando el diagrama fasorial en la pantalla para confirmar que el ángulo de fase y la diferencia de voltaje son mínimos antes del cierre manual o automático.
Preguntas Frecuentes (Q&A)
¿Cuál es la diferencia entre el DSLC original y el DSLC-2? El DSLC-2 (como el 8440-1978) ofrece comunicaciones Ethernet integradas, una pantalla LCD para monitoreo directo sin PC y una capacidad de procesamiento superior para algoritmos de reparto de carga más rápidos.
¿Puede controlar el voltaje y la velocidad simultáneamente? Sí, el DSLC-2 envía señales de corrección tanto al gobernador (velocidad/frecuencia/carga real) como al Regulador de Voltaje Automático (voltaje/potencia reactiva/VAR), asegurando un control total del generador.
¿Qué ocurre si se pierde la comunicación entre los módulos DSLC-2? El sistema puede configurarse para entrar en modo “Droop” (estatismo), permitiendo que los generadores sigan compartiendo carga de forma proporcional basándose en la caída de frecuencia, evitando el colapso del sistema.
¿Soporta la sincronización de bus muerto? Efectivamente, cuenta con lógica para detectar si el bus no tiene energía y permitir el cierre inmediato del primer generador disponible para establecer el sistema rápidamente.
Modelos Similares Recomendados
-
Woodward 8440-1809: MSLC-2, controlador maestro de carga para el bus común.
-
Woodward 9907-167: Regulador digital de velocidad para el motor primario.
-
Woodward 8237-1600: Sistema ProTech-GII para protección contra sobrevelocidad.
-
Woodward 8440-2028: Versión alternativa del DSLC-2 con características específicas.
-
Woodward 8200-1302: Peak 200, controlador para turbinas de vapor.
