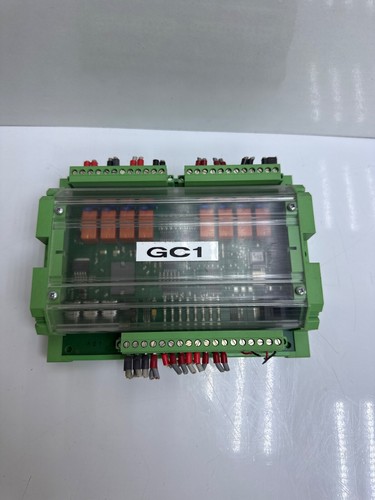

La Woodward 8440-1041 (IKD1) es un módulo de expansión de entradas y salidas digitales diseñado para integrarse con los controles de la serie easYgen y otros sistemas de gestión de potencia de Woodward. Esta tarjeta permite aumentar la flexibilidad del sistema de control, proporcionando canales adicionales para el monitoreo de estados de interruptores, alarmas externas y control de dispositivos auxiliares. Su comunicación a través del bus CAN asegura una integración fluida y una transmisión de datos de alta velocidad con el controlador principal.
Para obtener más detalles técnicos o gestionar una cotización, puede visitar el siguiente enlace: Woodward 8440-1041 Expansion Board
Especificaciones Técnicas (Datasheet)
-
Modelo: IKD 1 (Input/Output Key Distribution)
-
Número de Parte: 8440-1041 (Revisión G)
-
Interfaz de Comunicación: CAN bus (Protocolo CANopen)
-
Entradas Digitales: 8 canales configurables (aisladas ópticamente)
-
Salidas de Relé: 8 canales (contactos secos, normalmente abiertos)
-
Voltaje de Alimentación: 24 VDC (Rango de 18 a 30 VDC)
-
Consumo de Energía: Máximo 5W
-
Indicadores: LEDs de estado para alimentación, comunicación CAN y estado de E/S
-
Montaje: Riel DIN de 35 mm
-
Dimensiones del Producto: 12.5 cm x 10.0 cm x 4.5 cm
-
Peso Aproximado: 0.35 kg
-
País de Origen: Alemania / Estados Unidos
Áreas de Aplicación
Esta tarjeta de expansión es fundamental en sistemas de control distribuido:
-
Gestión de Generadores (easYgen): Añadir puntos de monitoreo para sensores de nivel, presión o estados de interruptores de transferencia.
-
Automatización de Plantas de Energía: Control de motores auxiliares y ventiladores de radiador.
-
Sistemas de Cogeneración: Interfaz con sistemas de seguridad externos y paradas de emergencia remotas.
-
Control de Microredes: Coordinación de señales de estado entre múltiples fuentes de energía y cargas.
Instrucciones de Uso y Configuración
El despliegue de la tarjeta IKD1 requiere una configuración correcta del direccionamiento en el bus:
-
Ajuste de Dirección CAN: Utilice los interruptores DIP (DIP switches) integrados para asignar una dirección única al módulo en la red CAN. Esto evita conflictos de comunicación con otros periféricos.
-
Conexión del Bus: Asegúrese de instalar una resistencia de terminación de 120 ohmios en los extremos físicos del bus CAN para prevenir reflexiones de señal.
-
Configuración en el Software: Desde el software de configuración del controlador principal (como Toolkit), se deben mapear las nuevas entradas y salidas para asignarles funciones específicas (por ejemplo, “Alarma de bajo nivel de combustible”).
-
Cableado de Salidas: Las salidas de relé son adecuadas para señales de control; si se requiere manejar cargas de alta potencia, se deben utilizar contactores o relés de interposición externos.
Preguntas Frecuentes (Q&A)
¿Cuántas tarjetas 8440-1041 se pueden conectar a un solo controlador easYgen? Dependiendo del modelo de la serie easYgen, generalmente se pueden conectar hasta 2 o 4 módulos IKD1, lo que permite expandir significativamente la densidad de E/S del sistema.
¿Qué indica el LED de estado CAN si parpadea en rojo? Un parpadeo rojo suele indicar un error de configuración en la velocidad de baudios (Baud Rate) o una colisión de direcciones en el bus. Verifique que todos los dispositivos en la red operen a la misma velocidad.
¿Las entradas digitales requieren voltaje externo? Las entradas suelen ser configurables para activarse por contacto seco (cierre a tierra) o mediante la aplicación de un nivel de voltaje positivo, dependiendo del esquema de cableado seleccionado.
¿Es compatible con otros protocolos como Modbus? Nativamente, la IKD1 se comunica por CAN bus. Para integrarla en una red Modbus, se requeriría un gateway o realizar la lectura a través del controlador easYgen que actúa como maestro de red.
Recomendación de Modelos Similares
Si busca expandir su sistema o requiere componentes de comunicación relacionados, considere:
-
Woodward 8440-1048: Módulo de expansión IKD para entradas analógicas.
-
Woodward 8440-1022: Controlador easYgen-3200, compatible con este módulo.
-
Woodward 8440-1111: Pasarela de comunicación para protocolos adicionales.
-
Woodward 8444-1051: Unidades de visualización remota para sistemas de gestión de energía.
-
Woodward 8440-1016: Módulos de protección y control de red eléctrica.
