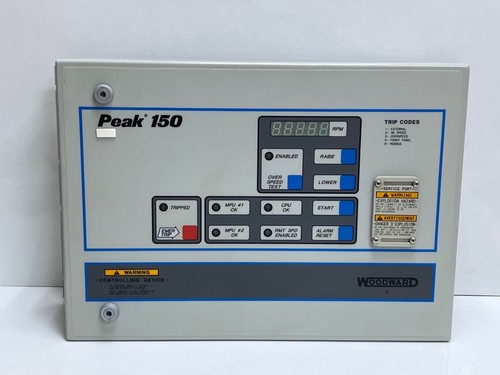

El Woodward 9905-0866 es un controlador digital basado en microprocesador diseñado específicamente para el control de turbinas de vapor de una sola etapa o de etapas múltiples sin extracción. Este dispositivo de la serie Peak 150 ofrece una solución rentable y fiable para aplicaciones que requieren un control de velocidad preciso, incluyendo funciones de arranque automático y protección integral. Su diseño compacto aloja toda la lógica necesaria para gestionar actuadores de válvulas de vapor, garantizando una operación eficiente y segura en entornos industriales.
Para obtener soporte técnico especializado o realizar una consulta comercial, puede acceder al siguiente enlace: Woodward 9905-0866 Peak 150 Control
Especificaciones Técnicas (Datasheet)
-
Modelo: Peak 150 Digital Control
-
Número de Parte: 9905-0866
-
Voltaje de Alimentación: 18-40 VDC o 90-150 VDC (Dependiendo de la configuración de la fuente de alimentación interna)
-
Entradas de Velocidad: 2 canales para sensores de captación magnética (MPU)
-
Salida del Actuador: 4-20 mA o 0-200 mA (Configurable)
-
Entradas Analógicas: 4-20 mA para consignas remotas o señales de cascada
-
Salidas de Relé: Contactos configurables para alarmas, paradas (trips) y estado
-
Interfaz de Usuario: Pantalla LCD integrada con teclado de membrana de 4 botones
-
Temperatura de Operación: -25°C a +65°C
-
Dimensiones del Producto: 28.5 cm x 19.1 cm x 8.9 cm
-
Peso Aproximado: 3.2 kg
-
País de Origen: Estados Unidos (USA)
Áreas de Aplicación
El controlador Peak 150 es ideal para la gestión de maquinaria rotativa en diversos sectores:
-
Generación de Energía: Control de turbinas de vapor pequeñas acopladas a generadores eléctricos.
-
Industria de Procesos: Accionamiento de bombas de alimentación de calderas o ventiladores industriales.
-
Refinerías: Control de turbinas mecánicas para compresores de aire o gas.
-
Sistemas de Papel y Celulosa: Regulación de velocidad en maquinaria de procesamiento continuo.
Instrucciones de Uso y Configuración
El Woodward 9905-0866 permite una configuración flexible directamente desde su panel frontal:
-
Montaje: Debe instalarse preferiblemente en un panel frontal de gabinete, alejado de fuentes de calor radiante y vibración extrema.
-
Configuración de Velocidad: Es fundamental programar correctamente el número de dientes del engranaje para asegurar que la lectura de RPM sea exacta.
-
Lógica de Arranque: El Peak 150 permite configurar rampas de aceleración, velocidades de ralentí (idle) y velocidades nominales de operación de forma automática.
-
Protección de Sobrevelocidad: Incluye una función de prueba de sobrevelocidad electrónica que permite verificar el sistema de disparo sin necesidad de llevar la turbina a velocidades peligrosas físicamente.
Preguntas Frecuentes (Q&A)
¿Qué diferencia este modelo de la serie 505 de Woodward? El Peak 150 es una versión más simplificada y económica, diseñada específicamente para turbinas que no requieren funciones de extracción o procesos de control extremadamente complejos que sí ofrece la serie 505.
¿Puede el 9905-0866 manejar dos sensores de velocidad para redundancia? Sí, cuenta con dos entradas de velocidad independientes. Si una señal falla, el control puede conmutar automáticamente a la otra para evitar una parada no planificada.
¿Cómo se realizan los ajustes de sintonía PID? Los parámetros de Ganancia, Estabilidad y Derivada se ajustan a través del menú de servicio en la pantalla LCD, permitiendo optimizar la respuesta de la turbina ante cambios de carga.
¿Es compatible con actuadores que requieren alta corriente? Sí, su salida puede configurarse para entregar hasta 200 mA, lo cual es estándar para muchos actuadores hidráulicos y neumáticos de Woodward.
Recomendación de Modelos Similares
Si busca componentes adicionales o alternativas dentro de la línea de control de turbinas, considere:
-
Woodward 9907-164: Módulo de control de velocidad analógico 2301A.
-
Woodward 8200-226: Controlador de posición de servoválvula (SPC) para control de actuadores.
-
Woodward 505 (P/N 9907-162): Controlador digital avanzado para turbinas de vapor con extracción.
-
Woodward 9905-292: Programador de mano para interfaz con controles Woodward antiguos.
-
Woodward 5464-834: Módulo de entrada de velocidad para sistemas MicroNet.
