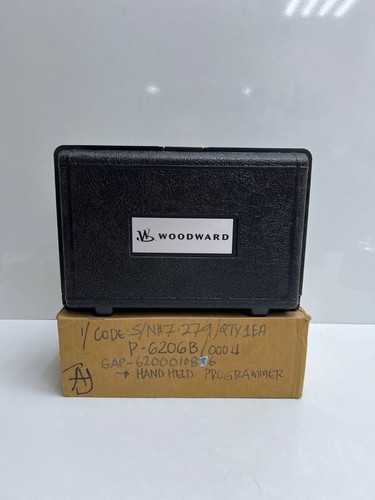

Woodward 9907-205 | Programador Manual de Servicio y Diagnóstico

El Woodward 9907-205 es una terminal de programación portátil diseñada para interactuar con diversos controles digitales de Woodward que no poseen una interfaz de pantalla integrada o que requieren un acceso local rápido. Este dispositivo permite a los ingenieros de campo configurar parámetros, monitorear valores en tiempo real y diagnosticar fallos directamente en el sitio de operación. Su diseño compacto y alimentación a través del propio control lo convierten en la herramienta de servicio más práctica para el mantenimiento de sistemas de control de turbinas y motores.

Parámetros Técnicos y Hoja de Datos

• Modelo: 9907-205

• Fabricante: Woodward

• Tipo de Dispositivo: Terminal de interfaz portátil (HHP – Hand Held Programmer)

• Dimensiones: 190 mm x 95 mm x 35 mm

• Peso: 0.58 kg

• País de Origen: Estados Unidos

• Pantalla: LCD de 2 líneas x 16 caracteres, con ajuste de contraste

• Teclado: Panel de membrana táctil sellado (resistente a entornos industriales)

• Conexión: Cable integral con conector circular o DB9 (según revisión) para puerto de servicio

Áreas de Aplicación

Este programador es compatible con una amplia gama de controles Woodward, destacando en:

1. Controles de la Serie 723 / 723PLUS: Configuración de límites de velocidad y dinámicas de control.

2. Sistemas 2301D: Ajuste de reparto de carga y funciones de sincronización digital.

3. Controladores Peak 150: Programación de turbinas de vapor pequeñas.

4. Mantenimiento en Campo: Ideal para técnicos que requieren movilidad sin cargar una computadora portátil.

5. Entornos Críticos: Uso en salas de máquinas y gabinetes de control donde el espacio es limitado.

Instrucciones de Uso del Producto

Para una correcta operación del Woodward 9907-205, siga estas indicaciones:

• Conexión Segura: Conecte el programador al puerto etiquetado como “Service Port” del control. El dispositivo se encenderá automáticamente al recibir energía del equipo principal.

• Navegación: Utilice las teclas de dirección para desplazarse por los bloques de parámetros. La estructura suele dividirse en menús de “Configuración” (Configuration) y “Servicio” (Service).

• Modificación de Datos: Para cambiar un valor, selecciónelo y use las teclas de incremento/decremento. Es vital confirmar el cambio con la tecla “Enter”.

• Guardado de Parámetros: Muchos controles requieren un paso final de “Save” para que los cambios se mantengan tras un reinicio de energía.

• Cuidado del Cable: Evite tensionar el cable de conexión, ya que los pines del puerto de servicio son delicados y una mala conexión puede interrumpir la transferencia de datos.

Preguntas Frecuentes (Q&A)

¿Es este programador compatible con los nuevos controles MicroNet? No directamente. Los sistemas modernos como MicroNet Plus o los nuevos 505 utilizan comunicación vía Ethernet y el software Woodward Toolkit en PC. El 9907-205 es para controles con puertos de servicio serie específicos.

¿Por qué la pantalla muestra caracteres extraños? Esto puede deberse a una interferencia electromagnética fuerte o a una mala conexión del cable. Desconecte y vuelva a conectar; si persiste, verifique la configuración de baudios del control.

¿Requiere baterías para funcionar? No, el programador 9907-205 toma su energía directamente del control Woodward al que está conectado.

¿Puedo usarlo mientras la turbina o el motor están en marcha? Sí, permite el monitoreo dinámico y ajustes de “Servicio” en tiempo real, pero se debe tener extrema precaución al modificar parámetros de “Configuración” con el equipo operando.

Recomendación de Modelos Similares

Si necesita herramientas complementarias o controladores compatibles, consulte estos modelos:

1. Woodward 9905-292 (Otra variante de programador manual)

2. Woodward 2301D (Control digital de carga)

3. Woodward 8237-1241 (Controlador ProAct)

4. Woodward 5466-1035 (Módulo de entrada analógica)

5. Woodward 723PLUS (Sistema de control de velocidad)
