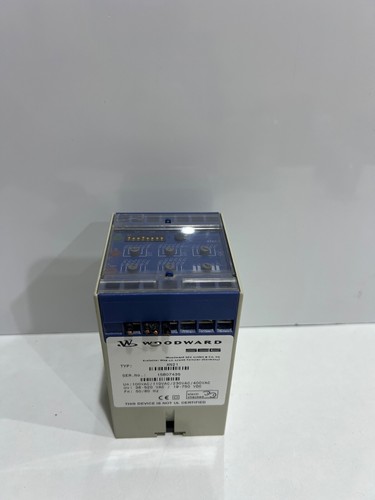

El Woodward XN2-1 es un relé de protección multifuncional diseñado para supervisar sistemas de generación y redes de distribución eléctrica. Este dispositivo proporciona una vigilancia crítica contra anomalías de voltaje (sobrevoltaje y bajo voltaje) y variaciones de frecuencia, asegurando que el equipo conectado opere dentro de los límites de seguridad permitidos. Su diseño compacto y riel DIN lo hace ideal para paneles de control de grupos electrógenos y estaciones de transferencia, donde la fiabilidad y la rapidez de respuesta son vitales para prevenir daños mecánicos y eléctricos.
Para obtener más detalles técnicos o gestionar una cotización, puede acceder al siguiente enlace: Woodward XN2-1 Protection Relay
Especificaciones Técnicas (Datasheet)
-
Modelo: XN2-1 (Serie High Tech Line)
-
Número de Parte: XN2-1-100 / XN2-1-400 (según rango de voltaje)
-
Funciones de Protección: Sobrevoltaje ($U>$), Bajo voltaje ($U<$), Sobrefrecuencia ($f>$), Bajo frecuencia ($f<$)
-
Voltaje Nominal ($U_n$): 100V, 110V, 230V o 400V AC (dependiendo del modelo específico)
-
Frecuencia Nominal: 50 Hz / 60 Hz (configurable)
-
Rango de Ajuste de Voltaje: 0.7 – 1.3 x $U_n$
-
Rango de Ajuste de Frecuencia: 0.8 – 1.2 x $f_n$
-
Salida de Relé: 2 relés de salida con contactos de conmutación
-
Precisión: < 1% del valor de ajuste
-
Dimensiones del Producto: 90 mm x 45 mm x 115 mm
-
Peso Aproximado: 0.40 kg
-
País de Origen: Alemania (Woodward Seg)
Áreas de Aplicación
Este relé se despliega en aplicaciones que requieren una protección de red robusta:
-
Grupos Electrógenos: Protección del alternador contra condiciones de funcionamiento fuera de límites.
-
Protección de Red (Mains): Supervisión de la calidad de energía en el punto de acoplamiento común.
-
Sistemas de Transferencia Automática (ATS): Validación de los parámetros de la fuente de respaldo antes del cierre del interruptor.
-
Motores Eléctricos: Prevención de daños por fluctuaciones severas de voltaje que podrían sobrecalentar los devanados.
Instrucciones de Uso y Configuración
El ajuste del Woodward XN2-1 se realiza de forma precisa mediante los potenciómetros frontales:
-
Ajuste de Umbrales: Utilice los diales frontales para establecer los límites máximos y mínimos de voltaje y frecuencia. Los valores se calculan como un factor del valor nominal.
-
Configuración de Tiempos: El relé permite ajustar un retardo de tiempo ($t$) para evitar disparos accidentales causados por transitorios momentáneos en la red.
-
Montaje: Debe instalarse en un riel DIN de 35 mm. Asegúrese de que el cableado de medición esté correctamente conectado a las fases indicadas para evitar lecturas erróneas.
-
Prueba de Salida: El dispositivo cuenta con un botón de “Test” que permite verificar mecánicamente la operación de los contactos del relé de salida sin necesidad de una falla real.
Preguntas Frecuentes (Q&A)
¿Qué indica el LED de “Trip” en el panel frontal?
Si el LED rojo de “Trip” está encendido, significa que el relé ha detectado una condición fuera de rango y ha activado sus contactos de salida para desconectar la carga o activar una alarma.
¿Es este relé capaz de detectar fallos de fase?
Aunque el XN2-1 se enfoca en magnitud de voltaje y frecuencia, una pérdida de fase causará una caída de voltaje promedio que el relé detectará como “Bajo Voltaje”, activando la protección.
¿Requiere alimentación auxiliar externa?
Sí, la mayoría de las unidades de la serie High Tech Line requieren una fuente de alimentación auxiliar (indicada en la etiqueta lateral) para operar la electrónica interna independientemente del voltaje de medición.
¿Se puede utilizar en sistemas monofásicos y trifásicos?
Existen versiones específicas para cada aplicación. Es crucial verificar si su modelo es el XN2-1-100 (típicamente para conexión mediante transformador de potencial) o el XN2-1-400 (para medición directa en sistemas de baja tensión).
Recomendación de Modelos Similares
Si busca complementar su sistema de protección o requiere modelos adicionales de Woodward Seg, considere:
-
Woodward XN2-2: Versión avanzada con funciones de monitoreo adicionales.
-
Woodward MRI1: Relé de protección de sobrecorriente de tiempo dependiente.
-
Woodward GW4: Relé de protección de potencia inversa y dirección de energía.
-
Woodward EN2-1: Unidad de protección específica de voltaje para aplicaciones de baja tensión.
-
Woodward easYgen-3200: Controlador integral que ya incluye estas protecciones de forma digital.
